DQ41F-150LB低温球阀
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
DQ41F-150LB低温球阀产品规范
公称压力：2.0MPa
公称通径：1/2in～8in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀门的左侧向右流
DQ41F-150LB低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

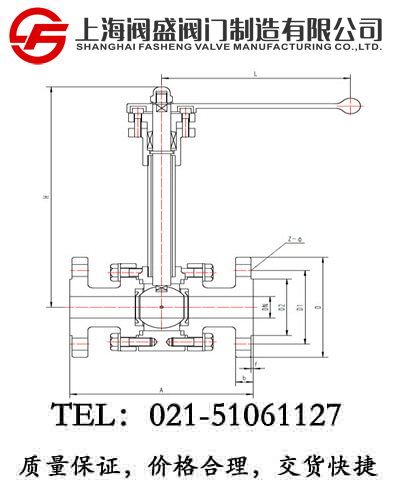

DQ41F-150LB低温球阀外型尺寸与连接尺寸
|
产品型号 |
DQ41F-150LB低温球阀 |
重量
(kg) | |||||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | |||||||||
|
A |
H |
D |
D1 |
D2 |
Z-Ф |
b |
f |
L | |||
|
A22Q15AB2A3 |
1/2 |
108 |
207 |
89 |
60.5 |
35 |
4-15 |
10 |
1.6 |
140 |
4.2 |
|
A22Q20AB2A3 |
3/4 |
117 |
239 |
98 |
70 |
43 |
4-15 |
11 |
1.6 |
160 |
5.6 |
|
A22Q25AB2A3 |
1 |
127 |
254 |
108 |
79.5 |
51 |
4-15 |
12 |
1.6 |
180 |
7.2 |
|
A22Q32AB2A3 |
1-1/4 |
140 |
280 |
117 |
89 |
63 |
4-15 |
13 |
1.6 |
200 |
11.3 |
|
A22Q40AB2A3 |
1-1/2 |
165 |
292 |
127 |
98.5 |
73 |
4-15 |
15 |
1.6 |
200 |
13.8 |
|
A22Q50AB2A3 |
2 |
203 |
322 |
152 |
120.5 |
92 |
4-19 |
16 |
1.6 |
250 |
18.6 |
|
A22Q65AB2A3 |
2-1/2 |
222 |
354 |
178 |
139.5 |
105 |
4-19 |
18 |
1.6 |
320 |
32.8 |
|
A22Q80AB2A3 |
3 |
241 |
375 |
190 |
152.5 |
127 |
4-19 |
19 |
1.6 |
320 |
46.2 |
|
A22Q100AB2A3 |
4 |
305 |
420 |
229 |
190.5 |
157 |
8-19 |
24 |
1.6 |
360 |
60.3 |
|
A22Q125AB2A3 |
5 |
356 |
452 |
254 |
216 |
186 |
8-22 |
24 |
1.6 |
500 |
101.6 |
|
A22Q150AB2A3 |
6 |
394 |
491 |
279 |
241.5 |
216 |
8-22 |
26 |
1.6 |
700 |
166.2 |
|
A22Q200AB2A3 |
8 |
457 |
544 |
343 |
298.5 |
270 |
8-22 |
29 |
1.6 |
900 |
274.6 |
