DA21Y-100P160P低温安全阀
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
DA21Y-100P160P产品规范
产品类型：弹簧直接作用微启式
公称压力：10.0～16.0MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
DA21Y-100P160P低温安全阀主要零部件材料
阀体：不锈钢
阀瓣：不锈钢
弹簧：不锈钢
|
DA21Y-100P160P低温安全阀主要技术参数
|

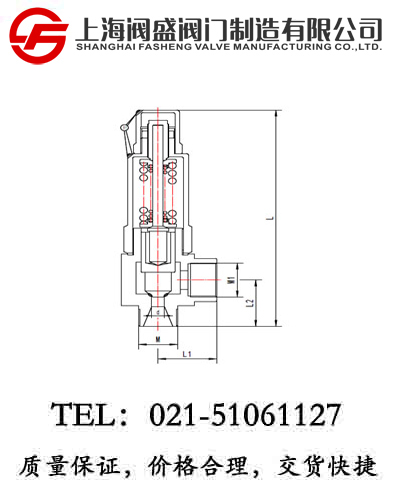

DA21Y-100P160P低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA21Y-160P低温安全阀 |
重量
(kg) | ||||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | ||||||||
|
d |
M |
l |
L1 |
M1 |
D |
L2 |
L | |||
|
774Aa～h10ADD3 |
10 |
6 |
M30×2 |
26 |
55 |
M33×2 |
45 |
83 |
248 |
3.32 |
|
774Aa～h15ADD3 |
15 |
8 |
M36×2 |
26 |
60 |
M33×2 |
45 |
83 |
248 |
3.47 |
|
774Aa～h25ADD3 |
25 |
10 |
M42×2 |
26 |
65 |
M36×2 |
50 |
95 |
280 |
5.18 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
