QJT200-20、25气体管路截止阀
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
QJT200-20、25气体管路截止阀产品规范
公称压力：20.0MPa
公称通径：20～25mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：法兰
QJT200-20、25气体管路截止阀主要零部件材料
阀体、阀盖、阀瓣：铜合金
阀杆：不锈钢
接头：黄铜
密封圈：橡胶
法兰：镀锌

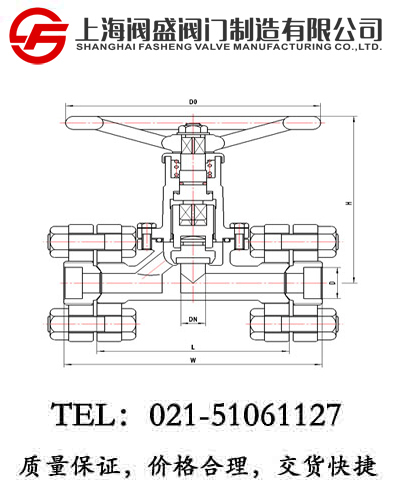

QJT200-20、25气体管路截止阀外型尺寸与连接尺寸
|
产品型号 |
QJT200-20/25气体管路截止阀 |
重量
(kg) | ||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | ||||||
|
D |
h |
H |
W |
L |
D0 | |||
|
822J20GM5E4 |
20 |
32 |
7 |
232 |
200 |
150 |
200 |
12 |
|
822J25GM5E4 |
25 |
38 |
10 |
244 |
220 |
170 |
200 |
13 |
