J61F-40P 常温截止阀（BW）
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
J61F-40P 常温截止阀（BW）产品规范
公称压力：4.0MPa
公称通径：65mm～200mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
J61F-40P 常温截止阀（BW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

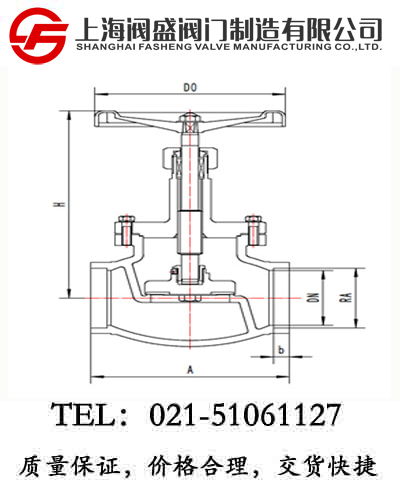

J61F-40P 常温截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
J61F-40P常温截止阀 |
重量
(kg) | ||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | ||||||
|
A |
H1 |
H2 |
b |
RA |
D0 | |||
|
433J65AB2A4 |
65 |
180 |
292 |
260 |
15 |
76.5 |
200 |
7.9 |
|
433J80AB2A4 |
80 |
210 |
320 |
280 |
15 |
89.5 |
240 |
10.3 |
|
433J100AB2A4 |
100 |
250 |
389 |
339 |
20 |
108.5 |
280 |
18.1 |
|
433J125AB2A4 |
125 |
300 |
454 |
392 |
25 |
133.5 |
300 |
23.6 |
|
433J150AB2A4 |
150 |
350 |
493 |
418 |
25 |
159.5 |
300 |
43.0 |
|
433J200AB2A4 |
200 |
430 |
585 |
485 |
25 |
220 |
360 |
75.9 |
