DY12F-25P低温升压调节阀
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
DY12F-25P低温升压调节阀产品规范
公称压力：2.5MPa
公称通径：6mm、8mm、10mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
调压范围：344Ba-0.1MPa～0.3MPa
344Bb-0.2MPa～1.0MPa
344Bc-0.8MPa～1.6MPa
DY12F-25P低温升压调节阀主要零部件材料
阀体、阀盖：不锈钢
阀瓣、膜片：不锈钢
密封圈：PTFE或PCTFE

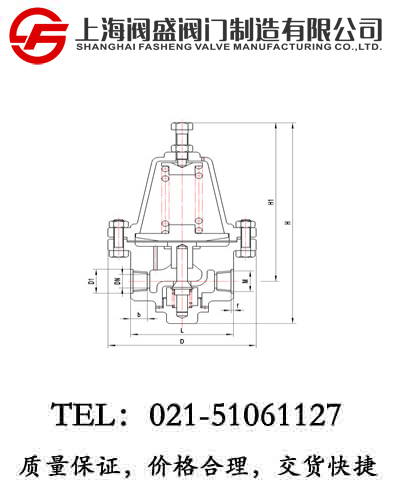

DY12F-25P低温升压调节阀外型尺寸与连接尺寸
|
产品型号 |
DY12F-25P低温升压调节阀 |
重 量
(kg) | |||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | |||||||
|
L |
D |
M |
b |
f |
L1 |
L2 | |||
|
344B6ABD3 |
6 |
95 |
28 |
20×1.5 |
17 |
3 |
40 |
193 |
3.6 |
|
344B8ABD3 |
8 |
95 |
32 |
24×1.5 |
17 |
3 |
40 |
193 |
3.7 |
|
344B10ABD3 |
10 |
110 |
38 |
30×2 |
17 |
3 |
40 |
235 |
5.6 |
DY12F-25P低温升压调节阀工作原理
当储槽需升压时，旋动调节螺栓压缩弹簧，顶开密封元件，液体介质从储槽底部流出；通过升压阀减压后液体介质在增压器汽化，汽化介质进入储槽顶部，如此循环达到升压所需设定压力。
当储槽需升压时，旋动调节螺栓压缩弹簧，顶开密封元件，液体介质从储槽底部流出；通过升压阀减压后液体介质在增压器汽化，汽化介质进入储槽顶部，如此循环达到升压所需设定压力。
