J21W-160P高压针型阀
【产品简介】
【产品性能参数】
| 型号 | 口径 | 压力(MPa) | 材质 |
|---|---|---|---|
返回页首 ⇑
【详细介绍】
J21W-160P高压针型阀产品规范
公称压力：16.0MPa
公称通径：6mm～25mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：焊接
介质流向：由阀顶下面向上流
J21W-160P高压针型阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
阀瓣：不锈钢
填料：PTFE

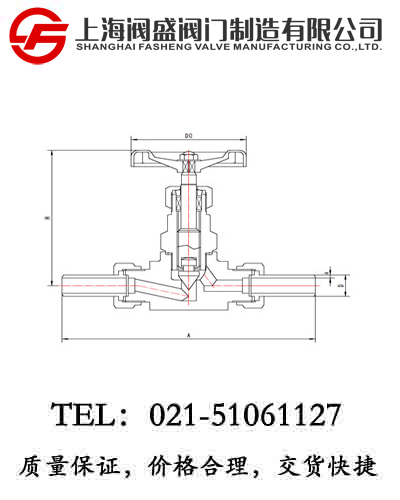

J21W-160P高压针型阀外型尺寸与连接尺寸
|
产品型号 |
J21W-160P高压针型阀 |
重量
(kg) | |||||||
|
产品代号 |
通径
DN(mm) |
尺寸(mm) | |||||||
|
A |
H1 |
H2 |
D |
a |
M |
D0 | |||
|
788N6AA2D4 |
6 |
135 |
95 |
85 |
14 |
4 |
M20×1.5 |
75 |
0.91 |
|
788N10AA2D4 |
10 |
155 |
95 |
85 |
18 |
4 |
M24×1.5 |
75 |
1.21 |
|
788N15AA2D4 |
15 |
180 |
100 |
90 |
22 |
5 |
M30×2 |
75 |
1.76 |
|
788N20AA2D4 |
20 |
190 |
110 |
95 |
28 |
5 |
M36×2 |
100 |
2.32 |
|
788N25AA2D4 |
25 |
200 |
110 |
95 |
32 |
5 |
M42×2 |
100 |
3.15 |
